iOS版CueMol viewerについて¶

これは何？¶

iOSで動作するCueMolのモバイルデバイス版です．以下のことが可能です．

右クリックによる原子名等の情報表示と，View 中心への移動
Cameraに保存された視点，視方向への移動
各object, renderer毎の表示・非表示の変更

プレゼン・ディスカッション等のために，構造を見る・見せることだけに特化しているため，上記以外の編集作業はできません．

基本的に，以下の流れで使用するものと考えていただければと思います．

Desktop版CueMolでシーンを作成
Mobile device用にpolygon数などを調節する(Light weight sceneを参照)
QSLファイルに書き出す(Light weight sceneを参照)
Deviceに転送
iOS版CueMol viewerで表示

Install¶

Apple storeから無料でダウンロード・インストール可能です．

http://itunes.apple.com/us/app/cuemol/id496236710?ls=1&mt=8

使用方法¶

主にユーザインタフェイスは以下の３つからなります．

File browser
Molecular viewer
Display panel

File browser¶

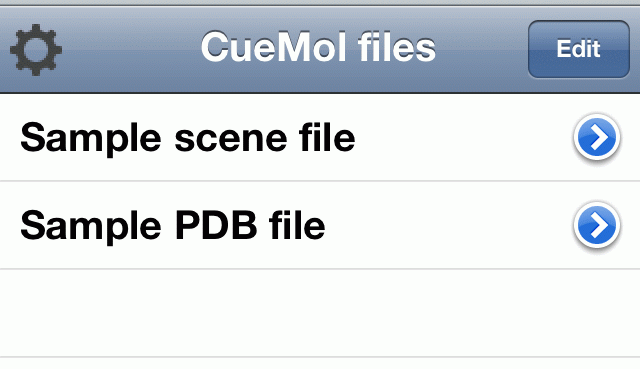

CueMol viewerで利用可能なファイル一覧が表示されます．

ファイル名の部分をタップすると，そのファイルが開かれ，Molecular viewerに移行します．（その際エラーが出ると，メッセージボックスが表示されFile browserに戻ってしまいます）

インストール時には，サンプルのqslファイルとPDBファイルが表示されていると思います．

Edit mode¶

右上のEditボタンを押すとedit modeになり，一覧からファイルを削除できるようになります．ただし，元々入っているsample file 2つと下記のiTunesを利用して転送したファイルは削除できません．（iTunesを利用して転送したファイルはiTunes側から削除できるとおもいます）

editが終了したら，再度右上のボタンを押してedit modeを終了させてください．

Settings¶

左上のギアアイコンをクリックすると設定画面が表示されます．現在はバージョン情報などが表示されるだけであまり設定項目はないですが，今後増えていくかもしれません．

Molecular viewer¶

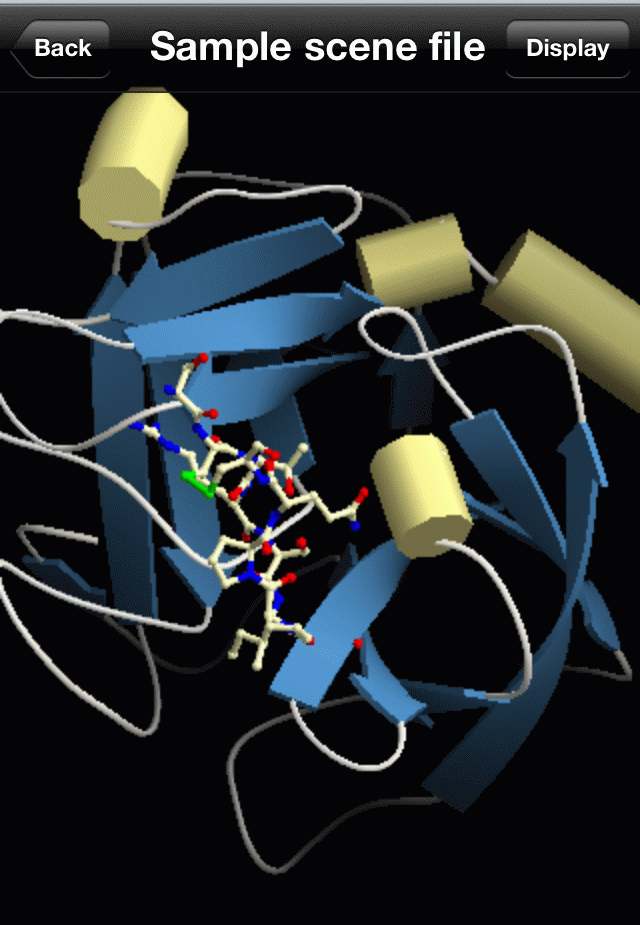

文字通り，分子が表示される画面です．

以下の操作が可能になっています．

Single finger scroll: 画面が回転します（PC版のマウス左ボタンドラッグと同様）
Double finger scroll: 画面が平行移動します（PC版のマウス右ボタンドラッグと同様）
Three finger scroll: Slab depthが変化します（iPad/iPhoneの設定により，Three finger swipeを別の操作例えば画面ズーム等に割り当てていると動作しないようです）
Pinch: 画面のズームが変化
Rotate: 画面がZ軸（画面に垂直な方向）を軸に回転
Double tap: タップした位置に原子があるとメニューが表示される
Long press: 画面上方にメニューが表示される

Double tapメニュー¶

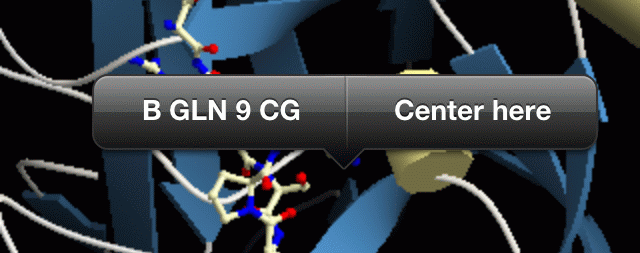

分子中の原子がある位置をダブルタップ（二回一本指で軽くタップする）すると，以下のようなメニューが表示されます

原子名: 原子名が表示されます．選択しても何も起こりません
Center here: 文字通り，画面の中心がこの原子の位置に移動します

Long pressメニュー¶

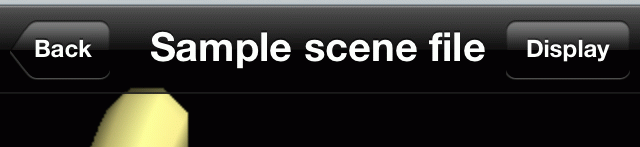

Molecular viewerの中のどの部分でもよいので，Long press（長押し）すると，画面上方にメニューバーが表示されます． Back (iPhone)あるいはCueMol files (iPad)と書かれたボタンを押すと，File browserに戻ります． Displayと書かれたボタンを押すと，下記のDisplay panelが表示されます．

Display panel¶

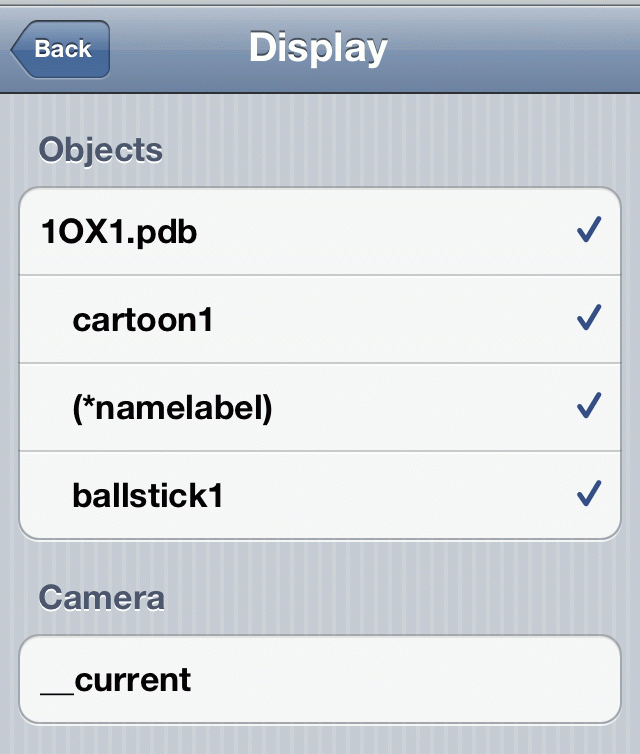

CueMol PC版のSceneパネルに相当するものです．

Objects中の該当項目をクリックすると，シーン中のObject/Rendererの表示・非表示がトグルされます．

Camera中の該当項目をクリックすると，そのカメラに保存された視点に，Molecular viewerの視点が移動します．デフォルトでは__currentというカメラしかありませんが，これはqslシーンファイルがロードされたときに表示される設定になります（qslファイル参照）．これを利用して複数の視点を切り替えて使用するには，前もってCueMol PC版でカメラに視点を保存しておく必要があります．

PCなどからのファイル転送¶

iOS版CueMolはviewerに特化しているため，表示させるシーンは前もってPCで作成しておき，下記の方法でiPhone/iPadに転送する必要があります．

iTunesを利用した方法¶

iTunesのファイル共有機能を使ってPCからデバイスにファイルを転送することができます．

http://support.apple.com/kb/HT4094?viewlocale=ja_JP

上記のリンク先のように，CueMolの書類としてqslあるいはpdbファイルを開き，同期させるとデバイスにファイルが転送され，上記のFile browserに表示され開けるようになります．

Dropboxなどのストレージサービスを利用した方法¶

DropboxやSugar syncにqslやpdbファイルを放り込んでおけば，iPhone/iPad版DropboxやSugar syncで該当ファイルを開くと（いったんファイルが開けない旨が表示されますが）アプリを選ぶメニューが出てくるので，そこでCueMolを選択すれば，該当ファイルがCueMolでopenされます．

その他¶

他にsafariなどのウェブブラウザでもPDBやqslファイルへのリンクをクリックするとアプリを選ぶメニューが出てくるので，そこでCueMolを選択すれば，該当ファイルがCueMolでopenされると思います（多分・動作未確認）

QSLファイル以外の扱い¶

PDBファイル¶

一応PDBファイルを開くことができます．

ただし，限バージョンではデフォルトで表示されるsimple表示（線描）以外で表示することができません．

今後余裕があれば表示を作成・変更できる簡易UIを実装したいと考えています．
