RectSelection

矩形(rectangle)による原子の選択¶

Home ribbonには，下図のようにツールバーボタンとRotateボタン以外に，Rect selectというボタンがあります．

Defaultでは，Rotateが選ばれていて，この状態で画面をドラッグすると画面が回転しますが，Rect selectの方を選択すると，矩形選択(Rect select)モードに入ります．

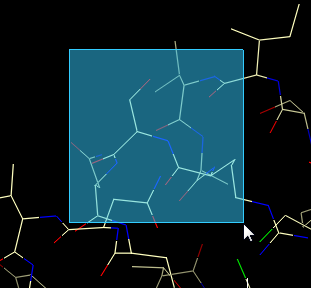

この状態になっていると，画面を(左ボタン)ドラッグすると下図のように画面に矩形が描かれます．

左ボタンを離すと，以下のように矩形の中に入っている原子のみが選択されます．

このように，画面水平方向に関しては表示されている通りに選択されますが，奥行き(Z)方向については，スラブによって隠れている部分は選択の対象にはなりません．

選択が実行された後も，Rect select modeのままで，Rotate modeには自動的には戻りませんので注意してください．少々面倒ですが，Rect selectから抜けるには，上記のRotateボタンをクリックして，Rotateモードにしてください．

上図のように，simpleや，他ballstickなど，原子すべてが描画されるタイプのrendererのばあいには，矩形に入っている原子のみが（残基に関係なく）選択されます．

一方で，traceやribbonなど，主鎖のみが描画されるタイプのrendererでは，主鎖のpivot原子(タンパク質の場合はCα)が矩形に入ると，その残基すべてが選択されることになります．

→
