POV-Ray rendering dialogについて¶

このセクションでは， POV-Ray rendering dialogについて説明しています．

ツールの実行方法¶

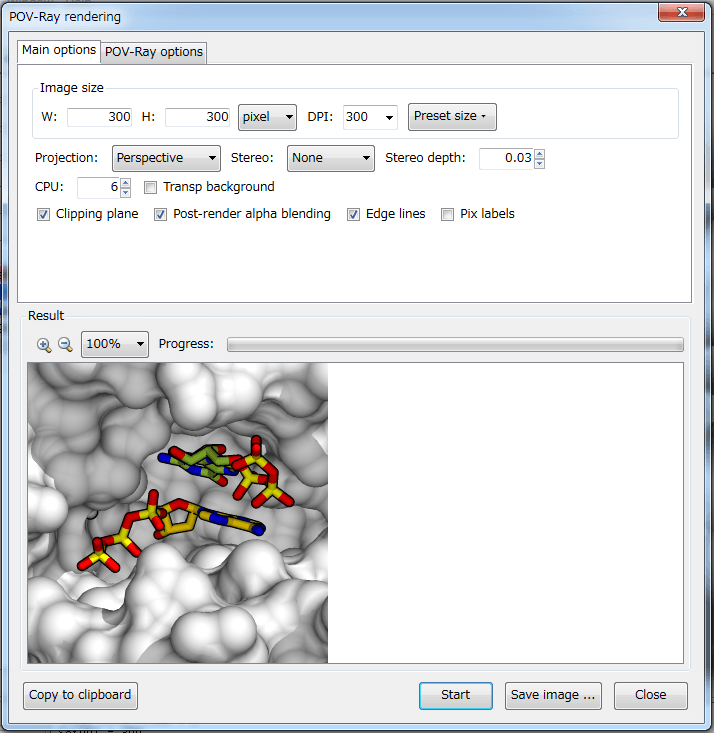

メニューの「Render」→「POV-Ray rendering ...」を実行すると， POV-Ray rendering dialogが表示されます．

各設定の説明¶

以下では，各設定の意味を説明しています．

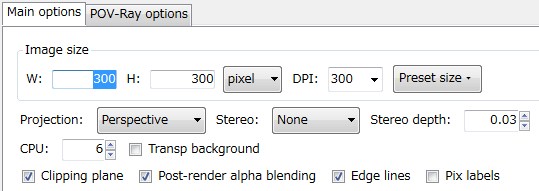

Main options¶

W(idth), H(eight): 出来上がる画像のサイズをピクセル単位で指定する．Defaultでは，現在の画面サイズと同じになっている．
DPI: 出来上がる画像のDPI (dot/inch)を指定する．
Preset size: 何種類かの典型的なサイズが右のdropdown menuから選択可能．選択すると値が左のwidth/height/dpiに入るようになっている．
Projection: Perspective(透視投影)，Orthographic(正投影)を選択できる．
Stereo: Noneにすると，ステレオなし，Right, Leftにすると，立体視（平行法）で右目用と左目用の画像がレンダリングできる．
Stereo depth: Stereoが有効な場合，左右の目の離れ具合（＝立体図の飛び出し具合）を指定する．大きくするほど飛び出した画像になる．
CPU: POV-RayがRenderingに使用するCPU数を指定する．実際にはCueMolが1CPU使用するので，実際に搭載されているCPU数-1を指定するのが良い．
Transp background: 背景色を透明にするかどうかを指定する．（ただし透明にするとFog効果がなくなる．またradiosity法使用時には透明には出来ない）
Clipping plane: 現在分子ビューに表示されているslabによるclippingをpovray renderingにおいても再現するかどうかを指定する．
Left：Clipping plane off，Right：Clipping plane on
Post-render alpha blending: POV-Ray rendering後にalpha blendingを行うかどうかを指定する．詳しくは，cuemol2/PostAlphaBlendを参照．
Edge lines: Edge renderingを有効にする．詳しくは，cuemol2/EdgeLinesを参照．
Pix labels: 文字ラベルなどのrenderingを有効にする．

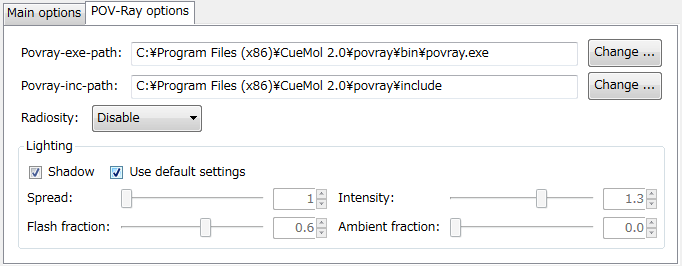

POV-Ray options¶

Povray-exe-path: Renderingに使用するPOV-Rayの実行ファイルを指定する．Windows版の場合は，consoleで動くpovrayでなければならない．（下記POV-Rayのpath等の設定を参照）
Povray-inc-path: POV-Rayが参照するincファイルが入ったdirectoryを指定する．（下記POV-Rayのpath等の設定を参照）
Radiosity: Radiosity renderingを行うかどうか，あるいはそのモードを指定する．詳しくは，cuemol2/Radiosityを参照．
Lighting: 光源の設定を行う．詳しくは，cuemol2/POVRayRenderLightingを参照．
Shadow: 影が出るようにrenderingするかどうかを指定する．Defaultではoffになっている．
Left：Shadow off，Right：Shadow on

POV-Rayのpath等の設定¶

上記の設定のうち，Povray-exe-pathとPovray-inc-pathについて説明します．

Windows¶

Releasesからダウンロードしたインストーラーからインストールすると，console用povrayが同梱されており，これらの値は同梱版を指すように設定されているため，特に何も準備する必要はありません．

macOS¶

Releasesからダウンロードしたdmgファイルからインストールすると，console用povrayが同梱されており，これらの値は同梱版を指すように設定されているため，特に何も準備する必要はありません．

同梱されていない場合¶

自分でビルドするなどPOV-Rayが同梱されていない場合、自分でconsole版POV-Rayをunix用のソースからコンパイルしてください。 Windowsでは少々面倒なので，コンパイルしたものを用意しました．ここ(povray3.6-mingw32.zip)からダウンロードできます．

用意したものを，まず適当なところ（デスクトップなど）に展開します．

今，CueMol2がC:\Program Files (x86)\CueMol 2.0にインストールされているとすると，その中に，上記のzipファイル中のpovrayフォルダごとコピーしてください．（場合によっては管理者でないとコピーできないというダイアログが出てくるかもしれませんがOKしてコピーしてください．）

C:\Program Files (x86)\CueMol 2.0\povray\povray.exe

というファイルがある，かつ

C:\Program Files (x86)\CueMol 2.0\povray\include

というフォルダ中にいろいろincなどのファイルがあるようになっていればOKです．ダウンロード後展開した実行ファイルは，実行すると警告ダイアログが出る場合があります(Windows7など)．一度実行して，警告ダイアログが出ないようにしておいてください．

Renderingの開始と画像の保存¶

下方にあるStartボタンを押すとrenderingが開始されます．

Rendering中はStartはStopボタンに変化するので，中断する場合は，Stopを押せばよい． Renderingの進捗に従って，preview部分にrendering中の画像が表示されます．

Renderingが完了すると，

Save image...ボタンを押すとPNG画像として保存することができます．
Copy to clipboardボタンを押すと画像をclipboardにcopyされるので，他のsoftwareでpasteして使用できます．

Closeを押すと，POV-Ray rendering toolを閉じることができます．

POV-Ray rendering dialogが表示中も，メインのウィンドウを操作することが可能です．シーンを編集し，再度表示中のPOV-Ray rendering dialogに戻ってRenderingを行うと，編集作業が反映されたシーンがrenderingされます．

（ただし，タブを切り替えて別のシーンに移った場合は，いったんdialogを閉じて，再度dialogを開かなければ前のシーンがレンダリングされてしまいますので注意してください．）

RenderingのLog¶

CueMol2.1以降では，レンダリング時にPOV-Rayがstdout(or stderr)に書き出す情報が，log window (チュートリアル参照)に表示されるようになっています．もし，うまくレンダリングが行われない場合は，log windowを参照して，エラーレポートをお願いいたします．
