CameraVisFlags

Cameraにrenderer等の表示・非表示状態を保存する

Cameraには，現在の視点等の情報以外に，objects/renderersの表示・非表示状態を保存することが可能です．

  • 多くのMolCoord(分子構造) objectを読み込む，あるいは多くのrendererを作成している状態で， 各objects/renderersの表示・非表示状態の管理が面倒

  • 1つのsceneで複数のFigureに対応する画像を作成したい

などの場合に使用すると便利です．

表示状態の保存

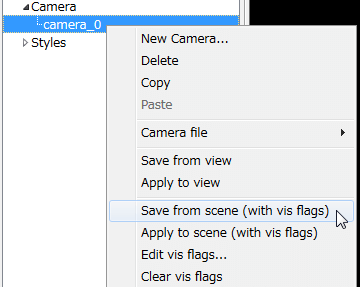

Cameraに表示・非表示状態(vis flags)を保存したい場合は，対象cameraを右クリックし，表示されるcontext menuで「Save from scene (with vis flags)」を実行します．

camvis-ctxtmenu1

「Save from scene (with vis flags)」を実行すると，現在のsceneの全てのobjects/renderersの表示・非表示状態が対象とするcameraに保存されます．

Cameraに表示・非表示状態(vis flags)が保存されている場合は，そのcameraの項目の横に目のアイコンが表示されます（ただし現バージョンではバグで表示されないことがあります）

camvis-visset1

保存した表示・非表示状態の復元

Cameraに保存されている表示・非表示状態(vis flags)を復元したい場合は， 対象cameraを右クリックし，表示されるcontext menuで「Load to scene (with vis flags)」を実行します．

あるいは，cameraをdouble clickしても同様の効果があります．

このとき，保存されている表示・非表示状態以外にも，context menuの「Apply to view」同様に， 視点情報なども現在のviewに適用されます．

表示・非表示状態を編集する

上記のcontext menuから「Edit vis flags...」を実行すると，該当cameraに保存されている表示・非表示状態(vis flags)を編集することができます．以下のようなdialogが表示されます．

camvis-editdlg1

中央のObj/Rendカラム
現在のSceneにあるobjects/renderersがscene panel同様に表示されています．
左のIncカラム
チェックマークが表示されていたりされていなかったりしますが， 表示されているものに関しては，（現在編集中の）cameraに表示・非表示状態の情報(vis flag)が保存されていることを示しています．
すなわち，context menuの「Load to scene (with vis flags)」を実行すると，このobject(あるいはrenderer)の表示・非表示状態は表示か非表示いずれかに変化します．
逆に，何も表示されていない項目に関しては，対応するobject(あるいはrenderer)はグレー表示されており，vis flagは保存されていません．ですので，「Load to scene (with vis flags)」を実行しても，scene中の該当object(あるいはrenderer)の表示・非表示状態は変化しません．
右のVisカラム
目のアイコンが表示されていたりされていなかったりしますが，表示されているものに関しては，（現在編集中の）cameraには表示状態でvis flagが保存されています．なので，このcameraをdouble clickする(あるいはcontext menuの「Load to scene (with vis flags)」を実行する）と，この項目に対応するobject(あるいはrenderer)は表示状態になります．
逆に，何も表示されていない項目に関しては，非表示状態でvis flagが保存されています．したがって「Load to scene (with vis flags)」を実行すると，対応するobject(あるいはrenderer)は非表示状態になります．

表示・非表示状態をすべて削除する

上記のcontext menuから「Clear vis flags」を実行すると，対象とするcameraに保存されている表示・非表示状態(vis flags)が全て削除されます．

さらに，表示・非表示状態が削除されると，そのcameraの項目の横に表示されていた目のアイコンが消えます（ただし現バージョンではバグで消えないことがあります）．

その他

従来からある

  • Save from view
  • Apply to view

メニューについては，cameraの視点設定などのみが現在のviewに適用され，表示・非表示状態は無視され，scene中のobject, rendererの表示非表示状態には影響しません．

これを利用して(ややトリッキーですが)，あるcamera (A)から別のcamera (B)に表示・非表示状態(vis flags)のみをコピーすることが出来ます．

  1. camera (A)をコピーし，camera (copy1_A)を作成．
  2. camera (B)を選択し，「Apply to view」を実行
  3. camera (copy1_A)を選択し，「Save from view」を実行
  4. camera (B)を削除し，camera (copy1_A)をcamera (B)にrenameする．（ただしBを残して問題ないならこの段階は不要）

注意点:camera context menuの他の項目については，Documents/GUIのチュートリアル(CueMol2)/Step9とcuemol2/CameraFileを参照してください．
